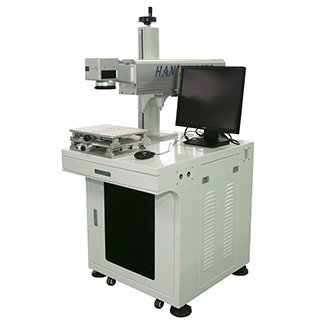

侧面泵浦激光打标机简介:
半导体侧面泵浦固体激光打标机使用国际上最先进的激光技术,用波长808nm半导体激光二极管泵浦 Nd:YAG 介质,使介质产生大量的反转粒子,在Q开关的作用下形成波长为1064 nm的巨脉冲激光输 出,电光转换效率高。此种激光器体积小,是传统灯泵浦激光器的四分之一。产品特点:DP系列金属激光打标机能够对圆柱物体和宽面积物体打标,能够实现连续不断加工,加工成本低廉,无需耗材,打标清晰、效率高。自由设定加工方式,不受限制。
应用行业:可雕刻金属及多种非金属材料。更适合应用于一些要求更精细、精度更高的场合。应用于电子元器件、集成电路(IC)、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材、医疗器械等行业。
适合加工材料:普通金属及合金(铁、铜、铝、镁、锌等所有金属),稀有金属及合金(金、银、钛),金属氧化物(各种金属氧化物均可),特殊表面处理(磷化、铝阳极化、电镀表面),ABS料(电器用品外壳,日用品),油墨(透光按键、印刷制品),环氧树脂(电子元件的封装、绝缘层)。
技术参数:
型号 DP-H50L-XP
聚焦镜头 标准(F160) 选配(F254)
标记范围 100mmx100mm 160mmx160mm
工作距离 182(±2mm) 300(±2mm)
标记速度 250字符/秒,字高1mm 300字符/秒,字高1mm
标记最小字符 0.3mm 0.5mm
标记最小线宽 50μm 90μm
打标机主要功能 图形用户界面(GUI),图形处理功能,多种文件格式支持,文字编排功能,自动流水号打标,自定义填充打标,扫描速度和参数优化,连续标记,分层标记,试样标记,测试标记,使用记忆卡储存,undo/redo功能,智能控制接口与外部设备配套
激光类型/波长 Nd:YAG/1064nm
输出功率 50W
功率稳定性(8h) <±1%rms
光束质量M2 <6(@25A)
脉冲重复频率 ≤60KHZ
激光类型/波长 LD红光,波长650nm
输出功率 <5mW
支持字符类型 用户字体 宋体,楷体,录书,幼圆,仿宋体,黑体等等所有汉字和英文字体 ,True type字体 微软和APPLE公司共同研制的字型标准,安装在计算机内
修正字符 自动日程表,自动时间额度计算,移位码设置,自动计数器,层标记
条码 CODE39,EAN标准码,EAN缩短码,CODE128,EAN-128条码,39条码,扩展39条码,DataMatrix,交叉二五码,UPC-A条码,PDF417 二维码 QR码,微形QR码,数据模型
标识图像 自定义字符,CAD数据 自定义字符,CAD数据 BMP, JPG, PNG, TIF, PCX, TGA, ICO, GFI, PLT
标记运动方式 固定点,直线,点线,圆,椭圆等
支持标记条件 标记类型 静态标记,动态标记
支持操作系统 WindowsXP/2000/98SE
系统防护等级 IP54
激光安全等级 ClassIV
冷却方式 高精度恒温/闭环水冷
运行环境温度 15℃-35℃
电力需求 220v±22v/50HZ/15A
整机功耗 <2KW
外形尺寸 主机系统 5650mmx990mmx1200mm
控制系统 550mmx655mmx1160mm
冷却系统 320mmx610mmx668mm
重量 :
主机系统 48kg
控制系统 96kg
冷却系统 69kg
DP-H50L系列半导体打标机能够对金属和非金属材料进行标刻,不同的装置可以对圆柱体和平面物体进行打标。客户可根据自己的要求,自由设定加工方式,不间断连续加工,能够实现大面积打标,节约打标时间,提高工作效率。
侧面泵浦激光打标机的优势:
在机器结构上进行了较大的改进:光学系统采用全密封结构、具有光路预览和焦点指示功能、外形更美 观、操作更方便;
该机器配备最新的外置水冷系统,运行噪音极低,温度调节精度高,为机器长时间运 作提供了可靠的保障。
DP系列某些机型也可用于配合生产流水线及自动化生产线的设备。
可标记金属及多种非金属。适合应用于一些要求更精细、精度更高、打深度的加工场合。
