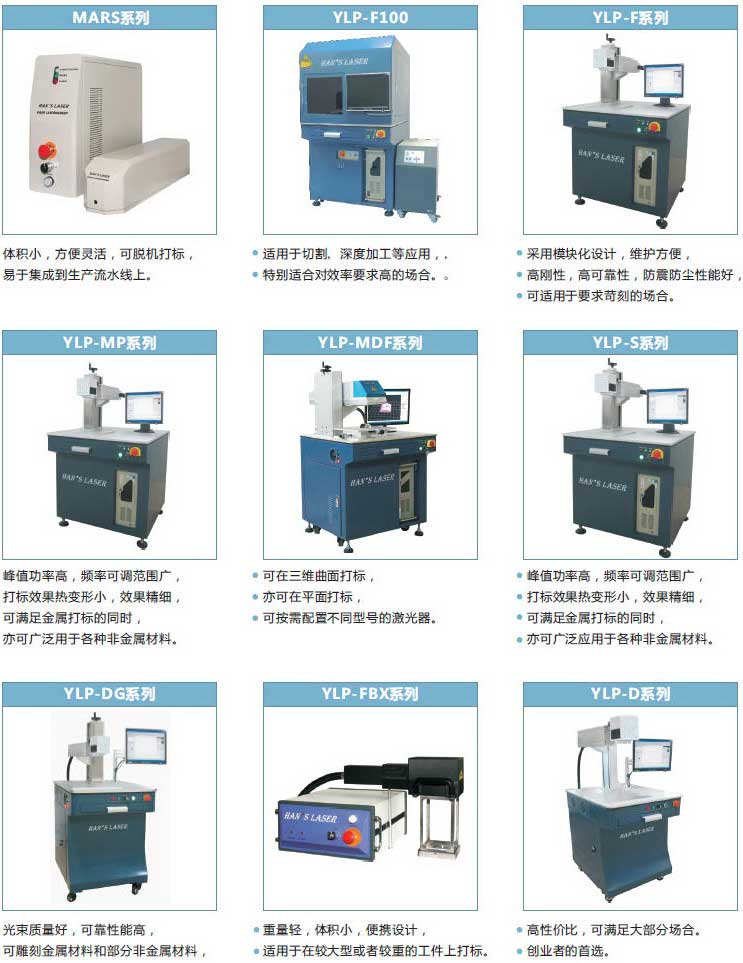

Equipment Show设备展示

光纤激光打标机案例:



    •  机型参数
    • 机器型号 YLP-MDF-283-20/30/50 YLP-MDF-152-20/30/50 YLP-MP20
      外形尺寸 整体外形 840mm ×800mm ×1400mm 840mm ×800mm ×1400mm 920mm ×740mm ×1415mm
      标记参数 聚焦镜头 F-160(可选)
      标记范围 280mm×280mm 160mm×160mm
      工作距离 294mm(±2mm,零平面) 197mm(±2mm,零平面) 197mm(±2mm,零平面)
      调焦高度 ±30mm ±20mm
      标记速度 300字符/秒,罗马字体,字高1mm 300字符/秒,罗马字体,字高1mm 400字符/秒,罗马字体,字高1mm
      标记最小字符 0.5mm 0.5mm

      0.1mm

      标记最小线宽* 30μm 30μm 10μm
      标记激光 激光类型/波长 光纤/1064nm 光纤/1064nm 光纤/1064nm
      输出功率(W) 20/30/50 20/30/50 20
      功率稳定性(峰值功率) <5%rms <5%rms <5%rms
      功率稳定性(平均功率) <1%rms <1%rms <1%rms
      光束质量M2 <1.3 <1.3 <1.3
      脉冲重复频率 1KHz≤F≤1000kHz 1KHz≤F≤1000kHz 1.6KHz≤F≤1000kHz
      指示激光 激光类型/波长 LD红光,波长650nm LD红光,波长650nm LD红光,波长650nm
      输出功率 <5mW <5mW <5mW
      其它 冷却方式 风冷 风冷 风冷
      运行环境温度 15℃-35℃ 15℃-35℃ 15℃-35℃
      电力要求 220V/单相/50Hz/2.5A 220V/单相/50Hz/2.5A 220V/单相/50Hz/2.5A
      重量 260KG 260KG 260KG
      整机功耗 0.5KW 0.5KW 0.5KW
    • 机器型号 YLP-F10/20/30/50 YLP-F100 YLP-D10/20
      外形尺寸 整体外形 920mm ×740mm ×1415mm 主机:800mm×870mm ×1400mm
      冷却系统:535mm×325mm ×620mm
      920mm×740mm×1415mm
      标记参数 聚焦镜头 F-160(可选) F-160(可选) F-160(可选)
      标记范围 100mm×100mm 100mm×100mm 100mm×100mm
      工作距离 197mm(±2mm,零平面) 197mm(±2mm,零平面) 197mm(±2mm,零平面)
      标记速度 300字符/秒,罗马字体,字高1mm 300字符/秒,罗马字体,字高1mm 400字符/秒,罗马字体,字高1mm
      标记最小字符 0.5mm 0.5mm

      0.5mm

      标记最小线宽* 30μm 30μm 10μm
      标记激光 激光类型/波长 光纤/1064nm 光纤/1064nm 光纤/1064nm
      输出功率(W) 10/20/30/50 100 10/20
      功率稳定性(峰值功率) <5%rms <5%rms <5%rms
      功率稳定性(平均功率) <1%rms <1%rms <1%rms
      光束质量M2 <1.3 <1.3 <1.3
      脉冲重复频率 20KHz≤F≤200kHz 20KHz≤F≤200kHz 20KHz≤F≤200kHz
      指示激光 激光类型/波长 LD红光,波长650nm LD红光,波长650nm LD红光,波长650nm
      输出功率 <5mW <5mW <5mW
      其它 冷却方式 风冷 水冷 风冷
      运行环境温度 15℃-35℃ 15℃-35℃ 15℃-35℃
      电力要求 220V/单相/50Hz/2.5A 220V/单相/50Hz/2.5A 220V/单相/50Hz/2.5A
      重量 260KG 310KG 260KG
      整机功耗 0.5KW 2KW 0.5KW
    • 机器型号 MARS-10/20/30/50 YLP-BX10/20 YLP-S12/20
      外形尺寸 整体外形 主控箱:545mm×186mm×430mm
      主梁:589mm×124mm×158mm
      主控箱:380mm×174mm×475mm
      主梁:227mm×319. 5mm×421mm
      920mm×740mm×1415mm
      标记参数 聚焦镜头 F-160(可选) F-160(可选) F-160(可选)
      标记范围 100mm×100mm(可选) 100mm×100mm 100mm×100mm(可选)
      工作距离 197mm(±2mm,零平面) 197mm(±2mm,零平面) 197mm(±2mm,零平面)
      标记速度 300字符/秒,罗马字体,字高1mm 300字符/秒,罗马字体,字高1mm 400字符/秒,罗马字体,字高1mm
      标记最小字符 0.5mm 0.5mm

      0.1mm

      标记最小线宽* 30μm 30μm 10μm
      标记激光 激光类型/波长 光纤/1064nm 光纤/1064nm 光纤/1064nm
      输出功率(W) 10/20/30/50 10/20 12/20
      功率稳定性(峰值功率) <5%rms <5%rms <5%rms
      功率稳定性(平均功率) <1%rms <1%rms <1%rms
      光束质量M2 <1.3 <1.3 <1.3
      脉冲重复频率 20KHz≤F≤200kHz 20KHz≤F≤200kHz 20KHz≤F≤200kHz
      指示激光 激光类型/波长 LD红光,波长650nm LD红光,波长650nm LD红光,波长650nm
      输出功率 <5mW <5mW <5mW
      其它 冷却方式 风冷 水冷 风冷
      运行环境温度 15℃-35℃ 15℃-35℃ 15℃-35℃
      电力要求 220V/单相/50Hz/2.5A 220V/单相/50Hz/2.5A 220V/单相/50Hz/2.5A
      重量 36KG 36KG 260KG
      整机功耗 0.5KW 2KW 0.5KW
    • 注:
    • 1. 最小字符和最小线宽会因材料不同、标记深度不同而有所区别;
    • 2. YLP-MDF系列的重复频率会因激光器的不同而有所区别;
    • 3. 由于产品不断更新,一切 配置以我公司最新产品价目手册为准 。

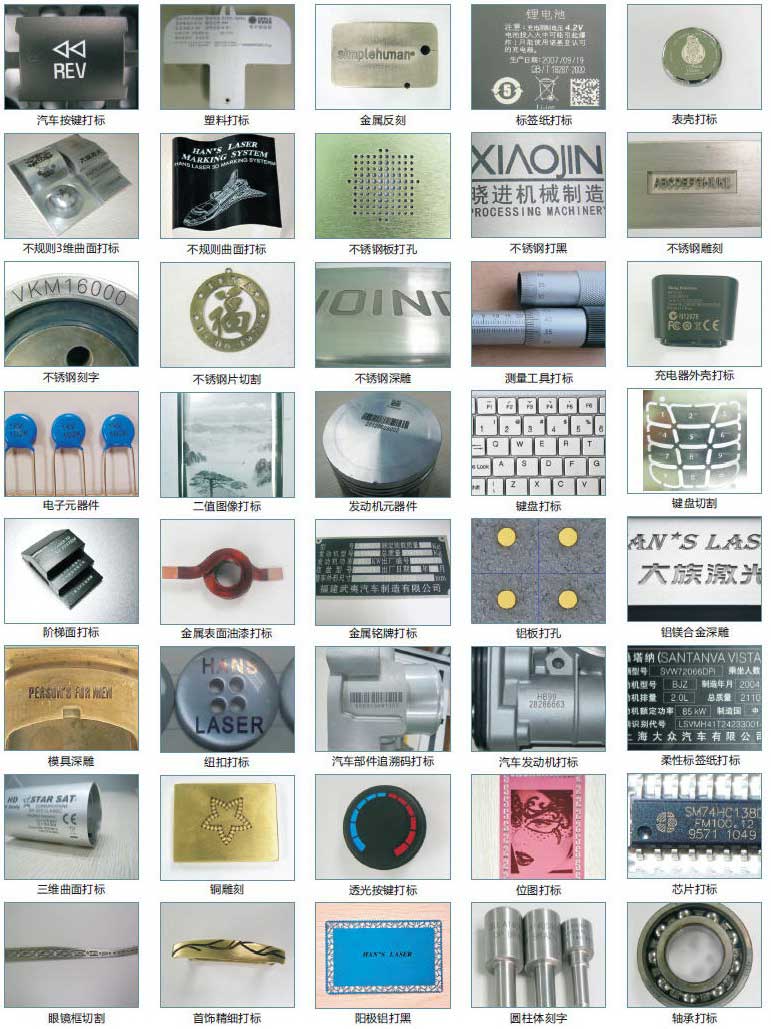

    •  样品图片


    • 激光加工原理:
    •        激光打标是利用高能量密度激光束,对工件表面进行局部照射,使表层材料迅速汽化或发生颜色变化,从而露出深层物质,或者导致表层物质的化学物理变化而刻出痕迹,或者通过光能烧掉部分物质,显出所需刻蚀的图形、文字。



    • 机型特点:
      1.采用第三代光纤激光器,电光转换效率高达60%,优异的光束质量M2<1.4
      2.卓越的光束质量,创造出超高精细打标效果
      3.采用高速扫描振镜。标记速度飞快,是普通YAG及DP半导体打标机的4倍以上,从而为您节约昂贵的人工工资
      4.全风冷、无耗材、八年免维护、使用成本低廉。省电节能,整机功率仅500W。相比灯泵浦和半导体激光打标机每年可节约电费 2-3万元。
      5.一体模块化设计,方便维修,体积小巧。节省您宝贵的厂房空间。
      6.标记环保,永久不褪色,符合RoHS标准。
      软件功能:
      1.能接收各种BMP、JPG、DXF、PLT、AI等格式文件
      2.自动生成各种系列号,生产日期,一维码,二维码
      3.支持飞行打标
      4.支持旋转打标

      5.支持大面积XY平台自动分割打标


      主要技术参数:
      光纤激光打标机产品特性
      特性型号
      YLP10 YLP20
      激光输出功率 ≤10W ≤20W
      激光波长 1064nm 1064nm
      光束质量M2 <1.4 <1.8
      激光调Q频率 20kHz~80kHz 20kHz~80kHz
      标准雕刻范围 110mm×110mm 110mm×110mm
      选配雕刻范围 70mm×70mm/150mm×150mm 70mm×70mm/150mm×150mm
      雕刻深度 ≤1mm ≤2mm
      整机功率 500W 800W
      最小线宽 0.01mm 0.01mm
      重复精度 ±0.0001mm ±0.0001mm
      电力需求 单相交流 AC 90-250V/50Hz 5A 单相交流 AC 90-250V/50Hz 10A
      雕刻速度 500字符/s (单线罗马字体字高 1mm) 800字符/s (单线罗马字体字高 1mm)
      系统外形尺寸(长×宽×高)
      主机系统尺寸 800mm×680mm×1200mm 800mm×680mm×1200mm
      冷却系统 风冷 风冷




        • 光纤激光打标机的优势
        • 光电转换效率极高,省电;
        • 体积小,占地面积小;
        • 不需要冷水机,完全风冷;
        • 寿命长,无耗材,免维护;
        • 极高的重复频率,打标速度快;
        • 极高的光学质量,实现精细打标。
        •  光纤、端泵、灯泵、侧泵打标机对比
        •   光纤(20W) 端泵(25W) 侧泵(50W) 灯泵(50W)
          重复频率 1-1000KHZ 10-200KHZ <8KHZ <6KHZ
          光学质量(M2 <1.3 <1.8 6 8
          最小线宽 0.03mm 0.05 0.06mm 0.08mm
          光电效率 30% 20% 6% 3%
          整机电功率 500W 1500W 2500W 5000W
          冷却方式 风冷 水冷 水冷 水冷
          耗材 水,氪灯
        •  大族激光的优势
        • 自主研发的控制软件;
        • 功能强大,界面友好;
        • 可按客户需求灵活定制;
        • 自主研发的控制卡;
        • 功能强大,性能稳定;
        • 可按需求扩展多种运动功能;
        • 芯片级开发;
        • 可提供整套加工解决方案;
        • 核心部件只采用全球一流产品
